Monday, March 26, 2012

Heap

Heap se traduce como montículo, pero antes de hablar de estructuras de datos quiero definir que es un montículo, la verdad cuando yo leí la definición por primera vez no fui capaz de entender el concepto, así que lo quiero aclarar por si tu tuviste mi mismo problema:

Un montículo es una agrupación de cosas una sobre otras, en Colombia decimos de forma muy castiza “montonsito” o un bonche” de cosas. Asi que podemos hablar de montículos de frutas, monedas, arena, nueces, o cualquier cosa que se te ocurra.

Ahora si entrando en materia un Montículo es una estructura de datos en forma de árbol binario completo, el cual posee un algoritmo que organiza los nodos según su valor, ya sea en orden ascendente o descendente.

Recordemos que los árboles binarios poseen nodos que tienen máximo 2 nodos hijos, Un árbol binario es completo cuando los nodos de ambas ramas (izquierda y derecha) están balanceadas y ademas todos sus niveles están llenos excepto el último nivel, donde todos los nodos están hacia un mismo lado.

Maxheap: La cima contiene el elemento mayor y todos los hijos son menores que su padre (hijo<= padre), se observa como los números disminuyen a medida que descendemos en el montículo


MinHeap: La cima contiene el elemento menor, todos los padres son menores que sus hijos (padre <=hijo) se observa como los números aumentan a medida que descendemos en el montículo



Si tienes información adicional sobre este tema, tus comentarios, dudas o enlaces de referencia serán bienvenidos.

Friday, March 23, 2012

6 ejemplos de Arboles AVL

Los arboles AVL son árboles binario con una propiedad adicional: se balancean automáticamente teniendo en cuenta el factor de balance (FB) y el valor de cada nodo que insertamos o eliminamos. En el  enlace Estructura de Datos: Arboles puedes conocer mas sobre la  terminología que usamos en este artículo.

El factor de balance (FB) de un nodo es la diferencia de alturas entre la rama izquierda menos la derecha, para que el árbol esté balanceado este valor solo pueden ser -1, 0 ó 1.

FB= altura(arbol.izq)-altura(arbol.der)

Para lograr el balance adecuado, debemos ubicar al nodo hijo en la posición correcta antes de hacer cualquier rotación.

Cuando la rotación se hace con nodos externos hablamos de rotación sencilla, mientras que si se trata de nodos internos o que requieran un cambio de dirección del nodo, se refiere a una rotación doble.

Ejemplos de Auto-balanceo


1.  En este ejemplo iniciamos con un árbol balanceado, pero en el paso 2 vamos a insertar el nodo 16 en el nodo hoja número 17, esta inserción des-balancea el árbol especialmente al nodo 13, por lo tanto con este nodo es que haremos una  rotación  doble izquierda-derecha.


2. Ahora queremos insertar 2 en el nodo hoja 3,  esto des-balancea el árbol en el nodo interno 4, por lo tanto hacemos una rotación sencilla a la derecha y  finalmente logramos balancear el árbol


3.Insertamos 3 en el nodo hoja 2, el nodo de des-balance es 4, así que hacemos una rotación doble derecha-izquierda

4. Insertamos 7 en el nodo hoja 8, el nodo de des-balance es 6, así que hacemos una rotación doble derecha (7-8)-izquierda.

5. Insertamos 9 en el nodo hoja 8, el des.balance se genera en el nodo interno 5, desplazamos el nodo 7 hacia arriba, esta es una rotación simple a la izquierda (solo interactuan los nodos 4, 5 y 7 en la rotación) , el nodo hoja 6 ahora depende de 5.






6. Este era el punto del examen :) así que tiene truco,  Esta es una rotación doble izquierda-derecha usando  los nodos 6 en la raiz, 9 y 7.





Si tienes información adicional sobre este tema, tus comentarios, dudas  o enlaces de referencia serán bienvenidos, .

Wednesday, March 21, 2012

Formas de recorrer un arbol

Recorrido:Es la forma de visitar todos los nodos de un árbol siguiendo un orden específico

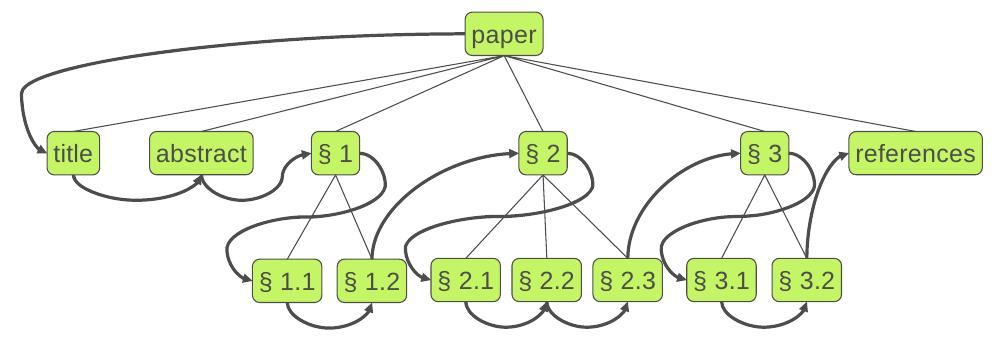

Pre-orden: Procesa primero el nodo y después cada hijo es procesado recursivamente de izquierda a derecha



Pos-orden: Procesa primero cada nodo hijo recursivamente y después procesa al nodo


Siguiente: Árboles Binarios

Si tienes información adicional sobre este tema, tus comentarios o links de referencia serán bienvenidos.

Tuesday, March 20, 2012

Estructura de Datos: Arboles


Un árbol es una estructura de datos no lineal y jerárquicamente organizada, cuyos elementos son nodos conectados por bordes que no forman ciclos. Todo árbol tiene un nodo raíz de donde descienden mas nodos, existe solo un camino para acceder a cada nodo desde la raíz.
Algunos ejemplos de arboles son: la tabla de contenido de un libro o el sistema de archivos de cualquier sistema operativo ya sea Unix, DOS o Windows.

Datos importantes y terminología
  • Un árbol con n nodos tiene n-1 bordes o conectores
  • La raíz es un nodo sin padres o ancestros
  • las hojas son los nodos mas externos sin hijos o descendientes
  • hermanos son nodos con el mismo padre

Longitud de un camino
: el el número de bordes que se pueden seguir desde un nodo hasta alcanzar otro nodo

Profundidad
: Número de bordes desde la raíz a el nodo, la profundidad del nodo raíz siempre es 0

Altura: Longitud del camino mas largo desde la raíz al a la hoja mas profunda que se pueda alcanzar.

Tamaño del nodo: Es la suma de todos los nodos descendientes mas uno, que equivale al nodo que estamos midiendo, el tamaño de la raíz determina el tamaño del árbol.

Estructuras para implementar árboles

Con una lista enlazada

Con una matriz si sabemos el número máximo de hijos que poseen los nodos


Siguiente:Formas de recorrer un árbol


Si tienes información adicional sobre este tema, tus comentarios o enlaces de referencia serán bienvenidos.

Thursday, March 15, 2012

13 Ejercicios Resueltos paso a paso sobre recursividad usando Teorema Maestro

-->
El teorema maestro proporciona una solución paso a paso para estudiar el comportamiento del tiempo de ejecución de algoritmos que cumplen las siguiente relación de recurrencia:

donde T(n) es el tiempo de ejecución, a ≥ 1 y b >1 son constantes ademas
  • n es el tamaño de todo el problema.
  • a es el número de partes en que se ha dividido el problema original para estudiarlo recursivamente.
  • (n/b) tamaño de cada parte en que se ha dividido el problema, asumiendo el mismo tamaño para cada parte.
  • f(n) es el costo de realizar las llamadas recursivas, incluye el trabajo de dividir el problema y volver a unir las subtotales para obtener la solución total. F(n)  es un función independiente de T(n) y no negativa.
La relación de recurrencia se analiza expandiendo iterativamente el tiempo de ejecución y sustituyéndose en la misma ecuación, para evitar esta expansión se puede determinar un límite asintótico usando la notación de Landau (O grande) usada comúnmente en el análisis algoritmos Divide y vencerás.
Es posible determinar tres tipos de casos asintóticos --> d = logb(a):


Ejemplos Resueltos
Caso 1
T(n)= Θ(nlogb(a)) Si existe alguna constante ε > 0 tal que f(n) ∈ O(nlogb(a) –ᵋ)


Caso 2
-->
T(n)= Θ(n logb(a) logk+1(n)) Si f(n) Θ(n logb(a) logk(n) ) para cualquier constante k 0

Caso 3
-->
T(n)= Θ(f(n)) SI existe ε> 0 tal que f(n) Ω (nlog b(a) + ε) la segunda condición es que exista alguna constante c < 1 tal que para todo n≥ 1 se cumple que: af(n/b)≤ cf(n)

También te interesa: Ejemplos resueltos sobre analisis iterativo de la complejidad de algoritmos recursivos

Si tienes información adicional sobre este tema, tus comentarios o links de referencia serán bienvenidos.

Tuesday, March 13, 2012

Enrutamiento: Transportando datos de aquí para allá

Enrutar es la acción de encaminar datos entre dos hosts, partiendo desde el host inicial hasta alcanzar un host de destino e independientemente de la configuración física o de la topología red. Un mejor nombre para esta capa podría ser “Capa IP” porque aquí es donde se usan las direcciones IP y se produce realmente el enrutamiento.

Recordemos que TCP/IP es un protocolo que trabaja en cuatro capas: aplicación, transporte, red y enlace. Cuando hablamos de enrutamiento debemos referirnos exclusivamente a la capa de red, debido a que el protocolo IP no tiene relevancia en la conexión física que se establece en la capa de enlace.

Cuando hablamos de Direcciones físicas y lógicas aprendimos como dirigir el tráfico a un host que reside en una red local, por medio de ARP (Address Resolution Protocol). Los hosts locales comparten el mismo identificador de red y la máscara de subred.

ARP se utiliza para difundir una petición a todos los hosts de la red local preguntando por un host específico, el cual responde con una dirección MAC que coincide con de dirección IP del destino deseado. Entonces, ¿cómo dirigir el tráfico a otras redes ya que ARP se emite únicamente en la red local? Ahí es donde entra en juego de enrutamiento.

Cada host posee una tabla de enrutamiento con un router por defecto como punto de intercambio de datos con otras redes. Si queremos enviar datos hacia un host especifico, el host de envío busca primero al host de destino en la red local. cuando este no lo encuentra localmente, se transmite el tráfico de datos al router por defecto alojado en la tabla de enrutamiento del host de envío.

El router se encarga de dirigir el tráfico a un tramo más cercano a su destino. Este salto puede ser a otro router al host de destino. En el caso de que el host de destino resida en una red conectada directamente a la interfaz del router.

¿Cómo los routers pueden direccionar correctamente el tráfico y cómo reciben información actualizada? Después de todo, Los routers mantienen tablas de enrutamiento con los caminos que ya que conocen, ellos usan protocolos dinámicos de ruteo para actualizar dichas tablas. Por lo tanto esto tiene que ser un proceso dinámico debido a que los caminos no son siempre los mismos y los routers cambian ya sea por fallos, actualización o expansión de las topologías de red.

Los protocolos de enrutamiento están divididos en dos grandes categorías:
  • Protocolos de puerta de enlace interior (IGP -Interior Gateway Protocol)
  • Protocolos de puerta de enlace exterior (EGPs -External Gateway Protocol)
Protocolos de puerta de enlace interior
Los protocolos IGP soportan tráfico de enrutamiento dentro de la red que está bajo su control administrativo, también conocido como Sistema Autónomo (AS). Este es un nombre elegante para todos los routers de una red local. El protocolo de información de ruteo (RIP -Routing Information Protocol) es un IGP ampliamente desplegado. RIP es un protocolo sencillo, que requiere de muy poca configuración y soporta esencialmente cada dispositivo. Otro IGP es Open Shortest Path First (OSPF). Estos dos protocolos difieren en la forma en que reciben actualizaciones de enrutamiento y su perspectiva en la búsqueda de las mejores rutas.

Protocolos de puerta de enlace exterior
Los Protocolos EGP son necesarios cuando los paquetes deben viajar entre diferentes Sistemas Autónomos. Estos protocolos sirven de puente entre Sistemas Autónomos separados dentro de una sola red, en la que todos los equipos de la red pueden interaccionar sin problemas con los demás. El Border Gateway Protocol (BGP) es ampliamente utilizado y parte del EGP. Actualmente, BGP proporciona el protocolo de enrutamiento que soporta el Backbone de Internet. Los servidores BGP de el Backbone de Internet deben mantener las tablas de enrutamiento que incluyan todas las direcciones externas de Internet.

Si tienes información adicional sobre este tema, tus comentarios o links de referencia serán bienvenidos.

Monday, March 05, 2012

Impacto de la formación de loops en la capa de enlace de datos


Los loops se generan cuando se usan dispositivos de interconexión como bridges y routers con el fin de generar varias rutas alternativas hacia un único dispositivo o segmento de red.

Los siguientes son algunos de los fenómenos y consecuencias más comunes cuando hay loops en la capa de enlace de datos:

Tormentas broadcast

Los dispositivos de interconexión emiten tramas  broadcast y multicast por tiempo indefinido, cuando muchas tramas se encuentran atrapadas en un loop, se presenta un aumento considerable de tráfico y una disminución del rendimiento de la red.

Ethernet blossoms with bus, star, mesh technology. By Kevin Burak and Roland Gendreau


La ausencia de campos TTL (Time To Live) en la capa 2, en contraste con la capa 3,  genera un consumo adicional del ancho del banda utilizado, por lo tanto, el tráfico legítimo no dispone de suficiente ancho de banda, en muchos casos la red se satura tanto que no está en condiciones de transmitir de datos.

La solución es dividir la red con un router para evitar este tipo de reenvío indefinido o permitir la existencia de enlaces físicos redundantes pero creando una topología lógica libre de loops con STP, ya que este protocolo permite una sola trayectoria activa entre dos dispositivos de red, esto evita los bucles pero manteniendo las rutas redundantes como reserva, para activarlos en caso de que el camino principal falle.

Inestabilidad en la tabla de direcciones MAC:

El switch registra las direcciones MAC aprendidas y mapea también sus puertos relacionados en una tabla dinámica. Si no hay tramas provenientes de dichas direcciones en un lapso de 300 segundos, la tabla elimina la dirección MAC. En el caso de presentarse un loop, la trama puede alcanzar una dirección MAC por diferentes puertos, y el switch no puede definir a dónde enviar la trama recibida.

Retransmisión de múltiples tramas

Una misma trama puede ser transmitida desde diferentes puertos, el receptor obtiene entonces múltiples copias de la misma trama repetida, esto también genera la saturación de trafico. Las tramas broadcast no son las únicas afectados por los loops, las tramas unicast enviadas a una red con loops pueden generar tramas duplicadas que llegan al dispositivo de destino.


Si tienes información adicional sobre este tema, tus comentarios o links de referencia serán bienvenidos.

Sunday, March 04, 2012

Ejemplos resueltos sobre analisis iterativo de la complejidad de algoritmos recursivos

"Para entender la recurrencia, primero hay que entender la recurrencia"

La recurrencia se presenta cuando un proceso se define basándose en función de si misma. Esto significa que una operación compleja se puede descomponer recursivamente en términos más sencillos, entonces los resultados parciales generados por las partes mas pequeñas se usan para encontrar la solución del problema completo.

El análisis de algoritmos es fundamental para entenderlos y aplicarlos en soluciones prácticas a problemas reales. Los aspectos que mas se estudian son el tiempo que tardan en ejecutarse, el rendimiento según los recursos de computación y el comportamiento en un nuevo entorno.

Las funciones recurrentes presentan grandes inconvenientes debido a que su  tiempo de ejecución tiende fácilmente a valores muy grandes o a infinito, ésto puede generar problemas de desbordamiento de memoria, por lo tanto, es necesario limitar su comportamiento con valores asintótico dados por la notación de Landou o más conocida como notación O grande.


La complejidad con que se ejecuta un algoritmo depende del número de datos de entrada el cual debe ser un valor finito. La relación de recurrencia está dada de la forma:
donde a ≥ 1y b >1 ademas
  • n es numero de datos que se analizan en todo el problema.
  • a es el número de partes en que se ha dividido el problema para estudiarlo recursivamente.
  • (n/b) tamaño de cada parte en que se ha dividido el problema, asumiendo el mismo tamaño para cada una.
  • f(n) es el costo de realizar las llamadas recursivas, incluyendo el proceso de dividir y volver a unir las subtotales para obtener la solución total.

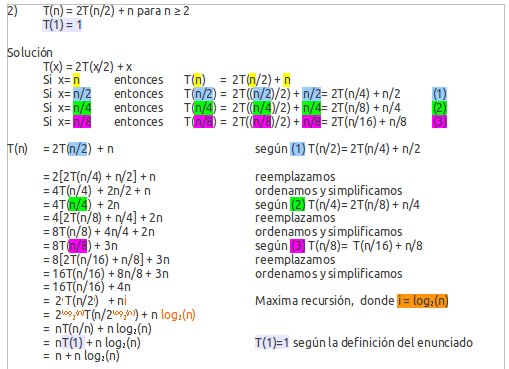

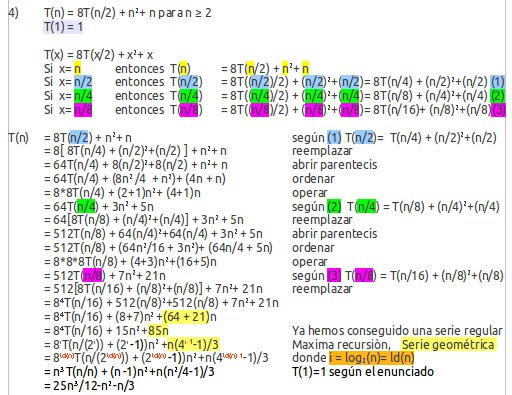

Los siguientes son 4 ejemplos de como analizar paso a paso  la complejidad del tiempo de ejecución en algoritmos recursivos:


Siguiente: Ejercicios resueltos usando  Teorema Maestro

Si tienes información adicional sobre este tema, tus comentarios o enlaces de referencia serán bienvenidos.
